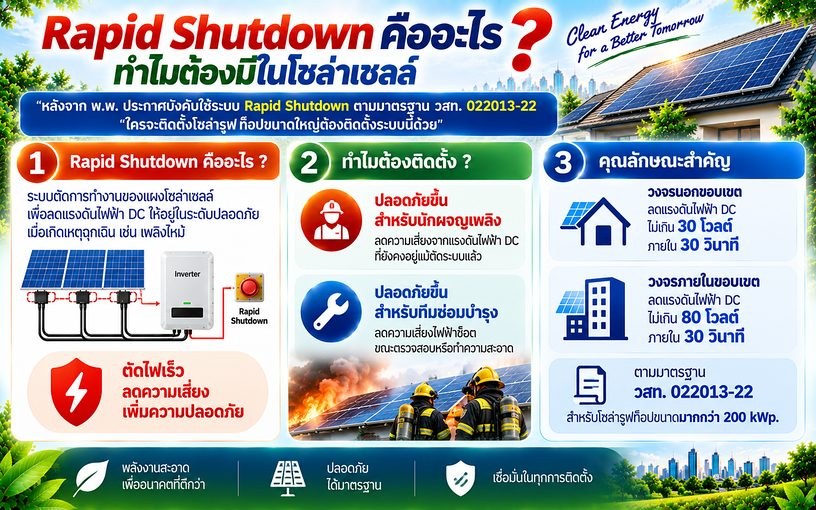

Rapid Shutdown คืออะไร ทำไมต้องมีในโซล่าเซลล์ และบ้านจำเป็นไหม
Rapid Shutdown คือระบบที่ลดแรงดันไฟ DC บนหลังคาโซลาร์เซลล์ให้เหลือระดับปลอดภัยภายใน 30 วินาทีเมื่อสั่งหยุดฉุกเฉิน ช่วยให้เจ้าหน้าที่ดับเพลิงและช่างทำงานได้ปลอดภัย บังคับสำหรับโครงการใหญ่ บ้านเลือกติดเพิ่มได้
Rapid Shutdown (RSD) คือระบบตัดหรือลดแรงดันไฟฟ้ากระแสตรง (DC) บนหลังคาโซลาร์เซลล์ให้เหลือระดับที่ปลอดภัยอย่างรวดเร็ว เมื่อมีการกดสวิตช์หยุดฉุกเฉิน หรือเมื่อไฟจากการไฟฟ้าดับ จุดประสงค์หลักคือปกป้อง เจ้าหน้าที่ดับเพลิง ช่างซ่อมบำรุง และคนในบ้าน จากไฟ DC แรงดันสูงที่ยังค้างอยู่ในสายไฟบนหลังคา
เหตุที่ต้องมีระบบนี้เพราะแผงโซลาร์เซลล์ผลิตไฟทันทีที่มีแสง ไม่มีปุ่มปิด แม้จะปิดอินเวอร์เตอร์หรือสับเบรกเกอร์ลงแล้ว สายจากแผงที่ต่ออนุกรมกันยังมีแรงดันได้หลายร้อยโวลต์ตลอดเวลาที่มีแดด Rapid Shutdown เข้ามาแก้ปัญหานี้ โดยตัดการต่อแผงออกจากกันตั้งแต่ระดับแผง
ทำไมการปิดอินเวอร์เตอร์อย่างเดียวจึงไม่พอ
ในระบบสตริงทั่วไป แผงหลายแผงต่ออนุกรมกัน แรงดันของแต่ละแผงจึงรวมกันเป็นหลายร้อยโวลต์ เช่น แผง 12 แผงที่แผงละประมาณ 40–50 โวลต์ รวมกันได้ราว 500–600 โวลต์
- การปิด อินเวอร์เตอร์ หรือ DC Breaker ที่ผนังบ้าน ตัดไฟได้เฉพาะช่วงจากเบรกเกอร์ไปถึงอินเวอร์เตอร์
- สายช่วงจาก แผงบนหลังคาจนถึงเบรกเกอร์ ยังมีแรงดันอยู่ตราบที่มีแสง แม้ตอนฟ้าครึ้มหรือแดดอ่อน
- ไฟ DC แรงดันสูงอันตรายต่อคนที่สัมผัส และเมื่อเกิดการอาร์ก (ประกายไฟ) จะดับยากกว่าไฟ AC ซึ่งเป็นความเสี่ยงโดยตรงเมื่อเจ้าหน้าที่ดับเพลิงต้องขึ้นหลังคาหรือฉีดน้ำ
Rapid Shutdown ทำงานอย่างไร
ระบบประกอบด้วย 3 ส่วนหลัก
- อุปกรณ์ระดับแผง (Module-Level Device) ติดตั้งใต้แผงโดยต่ออยู่ระหว่างแผงกับสาย อาจเป็นแบบ 1 อุปกรณ์ต่อ 1 แผง หรือ 1 อุปกรณ์ต่อ 2 แผง ขึ้นกับรุ่น
- สัญญาณควบคุม ระหว่างอุปกรณ์ใต้แผงกับตัวส่งสัญญาณ ซึ่งมักอยู่ในอินเวอร์เตอร์หรือตู้ควบคุม เมื่อสัญญาณหยุดลง อุปกรณ์ใต้แผงจะตัดการเชื่อมต่อทันที
- สวิตช์หยุดฉุกเฉิน (Emergency Stop) ติดตั้งในจุดที่เข้าถึงง่าย เช่น ผนังด้านหน้าอาคาร เพื่อให้เจ้าหน้าที่กดตัดระบบได้ทันที
เมื่อกดสวิตช์ หรือในหลายระบบเมื่อไฟการไฟฟ้าดับจนอินเวอร์เตอร์หยุดทำงาน (ขึ้นกับรุ่นและการออกแบบ โดยเฉพาะระบบไฮบริดที่มีไฟสำรอง) อุปกรณ์ใต้แผงจะแยกแผงแต่ละแผงออกจากกัน แรงดันในสายจึงไม่รวมกันเป็นหลายร้อยโวลต์อีก
ตัวเลขมาตรฐานที่ควรรู้
มาตรฐานที่อ้างอิงกันแพร่หลายมาจาก NEC (National Electrical Code) ของสหรัฐอเมริกา มาตรา 690.12 ฉบับปี 2017 เป็นต้นมา กำหนดว่า
- ภายในขอบเขตแผง (Array Boundary) ซึ่งคือระยะประมาณ 1 ฟุต (ราว 30 ซม.) รอบแผงทุกด้าน: ลดแรงดันให้เหลือ ไม่เกิน 80 โวลต์ ภายใน 30 วินาที
- นอกขอบเขตแผง (สายที่เดินลงมาตามอาคาร): ลดแรงดันให้เหลือ ไม่เกิน 30 โวลต์ ภายใน 30 วินาที
ประเทศไทยบังคับใช้หรือไม่
ในประเทศไทย มาตรฐาน วสท. 022013-22 ว่าด้วยระบบการผลิตไฟฟ้าจากพลังงานแสงอาทิตย์ที่ติดตั้งบนหลังคา ของวิศวกรรมสถานแห่งประเทศไทย (ฉบับปี 2565) ได้เพิ่มข้อกำหนดเรื่อง Rapid Shutdown โดยใช้เกณฑ์เดียวกับ NEC 2017 คือภายในขอบเขตแผงไม่เกิน 80 โวลต์ และนอกขอบเขตแผงไม่เกิน 30 โวลต์ ภายใน 30 วินาที และให้มีสวิตช์หยุดฉุกเฉินในจุดที่เข้าถึงง่าย
กรมพัฒนาพลังงานทดแทนและอนุรักษ์พลังงาน (พพ.) ประกาศบังคับใช้ข้อกำหนดนี้ตั้งแต่ 1 กรกฎาคม 2566 กับ โซลาร์รูฟท็อปขนาดใหญ่ ที่มีกำลังติดตั้งอินเวอร์เตอร์รวมเกินราว 200 kW โดยใช้กับโครงการที่มีเอกสารสั่งซื้อหรือสัญญา (เช่น ใบสั่งซื้อ สัญญา EPC หรือ PPA) ลงวันที่หลังวันดังกล่าว และโครงการที่ไม่เป็นไปตามข้อกำหนดอาจไม่ได้รับใบอนุญาต
ก่อนหน้านี้ มาตรฐานการติดตั้งระบบผลิตไฟฟ้าจากพลังงานแสงอาทิตย์บนหลังคา ฉบับ พ.ศ. 2559 (ฉบับปรับปรุงครั้งที่ 1) ข้อ 4.3.13 กำหนดไว้สำหรับระบบที่มีสายภายในอาคารยาวเกิน 1.5 เมตร หรือสายจากแผงยาวเกิน 3 เมตร ว่าเมื่อสั่งหยุดฉุกเฉิน สายต้องมีแรงดันไม่เกิน 30 โวลต์และ 240 โวลต์-แอมแปร์ภายใน 10 วินาที และควรติดสวิตช์ในตำแหน่งที่นักดับเพลิงเข้าถึงง่าย เช่น ผนังใกล้ทางเข้าอาคาร ซึ่งคล้ายกับเกณฑ์ของ NEC ฉบับปี 2014
สำหรับ บ้านพักอาศัยทั่วไป ขนาดไม่กี่กิโลวัตต์ ยังไม่ใช่ข้อบังคับในการขออนุญาตเชื่อมต่อกับการไฟฟ้า แต่เป็นอุปกรณ์เสริมความปลอดภัยที่เลือกติดตั้งได้ ทั้งนี้ข้อกำหนดอาจเปลี่ยนแปลง ควรสอบถามวิศวกรผู้ออกแบบให้แน่ชัดในแต่ละโครงการ
บ้านแบบไหนควรพิจารณาติด Rapid Shutdown
แม้ไม่ถูกบังคับ บางบ้านก็ได้ประโยชน์ชัดเจน
- บ้านที่ติดกันหลายหลัง หรืออาคารที่มีคนอยู่มาก เช่น ทาวน์เฮาส์ ตึกแถว หอพัก ซึ่งไฟไหม้ลุกลามง่าย
- ระบบขนาดใหญ่หรือแรงดันสตริงสูง ที่สายเดินผ่านภายในอาคารเป็นระยะไกล
- หลังคาที่มีเงาบางส่วน เพราะอุปกรณ์บางรุ่นทำหน้าที่ Optimizer และ Rapid Shutdown ได้ในตัวเดียว
Rapid Shutdown ต่างจาก Optimizer และ AFCI อย่างไร
ทั้งสามอย่างมักถูกพูดถึงพร้อมกัน แต่ทำหน้าที่ต่างกัน
- Rapid Shutdown: ตัดหรือลดแรงดันบนหลังคาเมื่อสั่งหยุดฉุกเฉิน เน้นความปลอดภัยของคน
- Optimizer: ปรับการทำงานของแต่ละแผงให้ได้กำลังสูงสุด ลดผลกระทบจากเงา หลายรุ่นมีฟังก์ชัน Rapid Shutdown ในตัว เช่น Tigo TS4-A-O ที่รวมการ Optimize การมอนิเตอร์รายแผง และ Rapid Shutdown ไว้ด้วยกัน อ่านเพิ่มเติมที่ Solar cell Optimizer ตัวช่วยเมื่อมีเงาบัง
- AFCI (Arc Fault Circuit Interrupter): ตรวจจับการอาร์กในสาย DC แล้วหยุดระบบ เพื่อลดโอกาสเกิดไฟไหม้ตั้งแต่ต้น อ่านเพิ่มเติมที่ ระบบ AFCI สำคัญอย่างไร
ข้อควรรู้ก่อนเลือกติดตั้ง
- อุปกรณ์ต้อง เข้ากันได้กับอินเวอร์เตอร์ หรือมีตัวส่งสัญญาณที่รองรับ และรองรับกำลังวัตต์กับกระแสของแผงที่ใช้
- อุปกรณ์อยู่ใต้แผงบนหลังคาที่ร้อนและเปียกฝน ต้องเลือกรุ่นที่ทนสภาพอากาศ และใช้ขั้วต่อชนิดเดียวกับที่ผู้ผลิตกำหนด
- การติดตั้งระบบเดิมที่มีอยู่แล้วทำได้ แต่ต้องถอดแผงเพื่อติดอุปกรณ์ใต้แผง ควรวางแผนพร้อมงานบำรุงรักษา
ดูอุปกรณ์ได้ที่หมวด Optimizer & Rapid Shutdown และ อุปกรณ์ป้องกัน
สรุป
Rapid Shutdown คือระบบที่ลดแรงดัน DC บนหลังคาให้เหลือระดับปลอดภัยภายใน 30 วินาทีเมื่อสั่งหยุดฉุกเฉิน แก้ปัญหาที่การปิดอินเวอร์เตอร์ทำไม่ได้ ในไทยถูกกำหนดในมาตรฐาน วสท. และบังคับใช้กับโครงการขนาดใหญ่ ส่วนบ้านพักอาศัยเลือกติดเพิ่มได้ โดยเฉพาะบ้านที่อยู่ติดกัน อาคารที่มีคนอยู่มาก หรือหลังคาที่มีเงา
ต้องการให้ช่วยประเมินว่าบ้านหรืออาคารของคุณควรติด Rapid Shutdown หรือ Optimizer รุ่นไหน ติดต่อ B2H Solar Energy ทาง LINE @b2hsolar หรือโทร 085-253-8123
หมายเหตุ: ข้อกำหนดตามมาตรฐาน วสท. และเกณฑ์การบังคับใช้อ้างอิงข้อมูลที่เผยแพร่ถึงปี 2569 และอาจเปลี่ยนแปลงได้ โปรดตรวจสอบกับวิศวกรหรือหน่วยงานที่เกี่ยวข้อง
