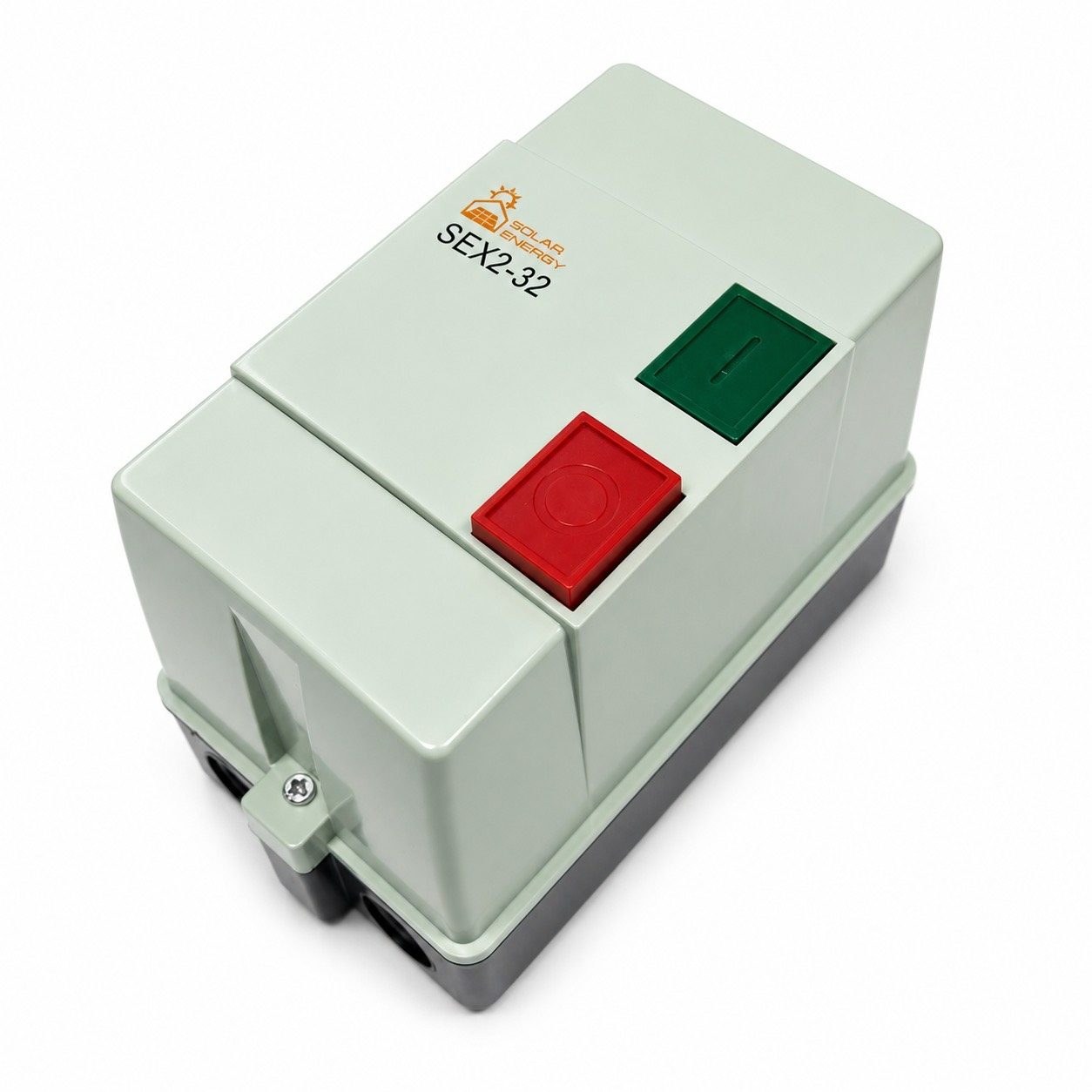

มอเตอร์สตาร์ทเตอร์
ราคา 1,200 บาท
แมกเนติกสตาร์ทเตอร์ Magnetic Starter Motor Starter
ใช้สำหรับอุปกรณ์ไฟฟ้า สำหรับสตาร์ทมอเตอร์
ควบคุมมอเตอร์, ควบคุมอุปกรณ์ไฟฟ้า มีโอเวอร์โหลด
แมกเนติกคอนแทคเตอร์เป็นตัวป้องกันความเสียหาย ป้องกันมอเตอร์ไหม้
ข้อมูลทางเทคนิค
220V
0.75KW
มาตรฐาน Standdard IEC 60947, VDE 0660
วิธีการเชื่อมต่อ 220V
ไฟเข้า L1 L3 / L1 เข้า A1
ไฟออก T1 T3
แนะนำใช้กับมอเตอร์ 0.5 HP
สินค้าคุณภาพดี ทนทาน ใช้งานได้อย่างยาวนาน มั่นใจได้
จุดเด่น / รายการในชุด
- วิธีต่อใช้งานจริงกับ VFD
- ลำดับการต่อ: ไฟเข้า → ฟิวส์ aM หรือเบรกเกอร์ MCCB → LE1 → ขั้ว R S T ของ VFD → ขั้ว U V W → มอเตอร์ ให้ LE1 อยู่ฝั่งไฟเข้าของ VFD
- ห้ามใส่คอนแทคเตอร์ระหว่าง VFD กับมอเตอร์: ถ้าตัดวงจรฝั่งนี้ขณะ VFD กำลังจ่ายไฟ VFD อาจเสียหาย
- หน้าที่ของ LE1: ใช้เปิด‑ปิดไฟเลี้ยงให้ VFD และหยุดฉุกเฉิน ไม่ควรใช้ปุ่ม I/O สั่งมอเตอร์เดิน‑หยุดบ่อยๆ เพราะตัวเก็บประจุใน VFD จะเสื่อมเร็ว
- สั่งมอเตอร์เดิน‑หยุด: ใช้ปุ่มบนหน้าจอ VFD หรือต่อสวิตช์เข้าขั้วควบคุม (FWD/DI1 กับ COM) แล้วตั้งพารามิเตอร์แหล่งคำสั่งเดินให้มาจากขั้วต่อ
- ตั้งค่ารีเลย์ LR1: ตั้งตามกระแสอินพุตของ VFD ส่วนการป้องกันมอเตอร์ให้ตั้งกระแสพิกัดมอเตอร์ในพารามิเตอร์ของ VFD เพราะ VFD มีระบบป้องกันมอเตอร์ในตัว
- เลือกขนาด LE1: ใช้กระแสอินพุตของ VFD ไม่ใช่ตาราง kW ของมอเตอร์ ถ้า VFD รับไฟเข้า 1 เฟส 220 V กระแสอินพุตจะสูงกว่ามอเตอร์มาก ต้องเลือกรุ่นที่ใหญ่ขึ้น
- ต่อกราวด์ (PE): ต่อทั้ง VFD และมอเตอร์ ถ้าสายไปมอเตอร์ยาว ควรใช้สายชีลด์
สเปกสินค้า
| สำหรับงานปั๊มน้ำ พัดลมระบายอากาศ เครื่องจักรขนาดเล็ก หรือมอเตอร์ 1 เฟสทั่วไป การใช้ชุดสตาร์ทมอเตอร์แบบ D.O.L. (Direct On Line) เป็นวิธีที่เรียบง่าย ดูแลรักษาง่าย และได้รับความนิยมอย่างแพร่หลายในงานระบบไฟฟ้าอาคารและอุตสาหกรรม | |
|---|---|
| 🔹 เมื่อกดปุ่ม START | |
| คอยล์ของ Magnetic Contactor จะทำงาน ดึงหน้าสัมผัสหลักให้ปิดวงจร จ่ายไฟเข้าสู่มอเตอร์ทันที | |
| 🔹 เมื่อปล่อยปุ่ม START | |
| หน้าสัมผัสช่วย (Auxiliary Contact NO) จะทำหน้าที่ซีลอิน (Seal-in Circuit) ทำให้คอนแทคเตอร์ยังคงทำงานต่อเนื่อง | |
| 🔹 เมื่อกดปุ่ม STOP | |
| วงจรคอยล์ถูกตัด คอนแทคเตอร์ปล่อยตัว หน้าสัมผัสหลักเปิด มอเตอร์หยุดทำงาน | |
| 🔹 หากมอเตอร์มีกระแสเกิน | |
| Thermal Overload Relay จะตัดวงจรควบคุมผ่านหน้าสัมผัส NC (95-96) เพื่อป้องกันความเสียหายของมอเตอร์ | |
| 🛡️ จุดเด่น | |
| ✅ ชุดควบคุมสำเร็จรูป พร้อมใช้งาน | |
| ✅ มี Magnetic Contactor และ Overload Relay ในตัว | |
| ✅ ปุ่ม START / STOP ใช้งานสะดวก | |
| ✅ มีไฟแสดงสถานะการทำงาน | |
| ✅ ติดตั้งง่าย ประหยัดพื้นที่ในตู้ควบคุม | |
| ✅ เหมาะสำหรับมอเตอร์ 1 เฟส 220 VAC ขนาดไม่เกิน 1.5 HP ตามพิกัดที่ระบุบนอุปกรณ์ | |
| 🏭 เหมาะสำหรับ | |
| ปั๊มน้ำบ้านพักอาศัย | |
| ปั๊มน้ำอาคาร | |
| พัดลมระบายอากาศ | |
| เครื่องเป่าลม | |
| เครื่องจักรขนาดเล็ก | |
| งานระบบสาธารณูปโภคทั่วไป | |
| 💡 เกร็ดความรู้ | |
| D.O.L. Starter เป็นการสตาร์ทมอเตอร์โดยต่อแรงดันไฟฟ้าเข้ามอเตอร์โดยตรง ทำให้มอเตอร์ได้รับแรงบิดเริ่มต้นสูง เหมาะสำหรับมอเตอร์ขนาดเล็กถึงขนาดกลางที่ระบบไฟฟ้าสามารถรองรับกระแสสตาร์ทได้ | |
| ⚠️ ก่อนเลือกใช้งาน ควรตรวจสอบ | |
| แรงดันไฟฟ้าของมอเตอร์ | |
| กระแสใช้งานเต็มพิกัด (Full Load Current) | |
| พิกัด Overload Relay ให้เหมาะสมกับมอเตอร์ | |
| ขนาดสายไฟและอุปกรณ์ป้องกันให้เป็นไปตามมาตรฐาน |
